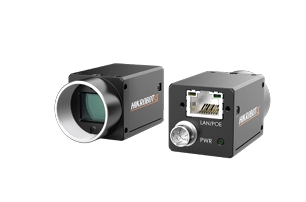

產品介紹
功能特性
-
全新硬件平臺，優化邏輯資源，大幅降低功耗
-
支持自動或手動調節增益、曝光時間、白平衡、LUT、Gamma校正等
-
相機植入 CCM 功能，圖像質量優異
-
千兆網接口，無中繼情況下，最大傳輸距離可達100m
-
新一代外觀結構設計，支持四面安裝
-
兼容GigE Vision V2.0協議及GenlCam標準，無縫接入第三方軟件
| 性能 | 傳感器類型 | CMOS，全局快門 |
| 傳感器型號 | IMX264 | |
| 像元尺寸 | 3.45 μm × 3.45 μm | |
| 靶面尺寸 | 2/3” | |
| 分辨率 | 2448 × 2048 | |
| 最大幀率 | 24.2 fps @2448 × 2048 Mono 8 | |
| 動態范圍 | 72 dB | |
| 信噪比 | 40 dB | |
| 增益 | 0 dB ~ 24 dB | |
| 曝光時間 |
超短曝光模式：1 μs ~ 14 μs 標準曝光模式：15 μs ~ 10 sec |
|
| 快門模式 | 支持自動曝光、手動曝光、一鍵曝光模式 | |
| 黑白/彩色 | 黑白 | |
| 像素格式 | Mono 8/10/10Packed/12/12Packed | |
| Binning | 支持 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4 | |
| 下采樣 | 支持 1 × 1，2 × 2 | |
| 鏡像 | 支持水平鏡像、垂直鏡像輸出 | |
| 電氣特性 | 數據接口 | GigE |
| 數字I/O | 6-pin P7接頭提供供電和 I/O：1 路光耦隔離輸入（Line0），1 路光耦隔離 輸出（Line1），1 路雙向可配置非隔離 I/O（Line2） | |
| 供電 | 9 ~ 24 VDC，支持 PoE 供電 | |
| 典型功耗 | 2.6 W@12 VDC | |
| 結構 | 鏡頭接口 | C-Mount |
| 外形尺寸 | 29 mm × 29 mm × 42 mm | |
| 重量 | 約 100 g | |
| IP防護等級 | IP40（正確安裝鏡頭以及線纜的情況下） | |
| 溫度 | 工作溫度-30℃~ 60℃，儲藏溫度-30℃~ 70℃ | |
| 濕度 | 20% ~ 95%RH 無冷凝 | |
| 一般規范 | 軟件 | MVS 或第三方支持 GigE Vision 協議軟件 |
| 操作系統 | Windows XP/7/10/11 32/64bits，Linux 32/64bits 以及 MacOS 64bits | |
| 協議/標準 | GigE Vision V2.0，GenICam | |
| 認證 | CE，FCC，RoHS，KC | |
| EMVA數據（典型） | 量子效率 | 64.60 % |
| 暗噪聲 | 2.1 e-@10 bit | |
| 信噪比 | 39.8 dB | |
| 飽和容量 | 9.6 ke- | |
| 動態范圍 | 71.0 dB |
|
|
|
|
