產品介紹
FFC全稱是FFC柔性扁平電纜，是一種用PET絕緣材料和極薄的鍍錫扁平銅線，具有柔軟、隨意彎 曲折疊、厚度薄、體積小、連接簡單、拆卸方便、易解決電磁屏蔽(EMI)等優點，最常見的就是打印機打印頭與主板之間的連接，本案例是電視機數據傳輸線。

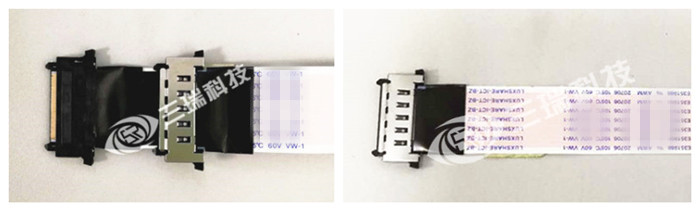

（FFC電視機數據傳輸線）
FFC在實際的生產中，從成型，分條，切割，沖壓到最終的成品，由于使用環境對產品品質的嚴格要求，使得每一步驟都離不開CCD對產品的檢測。針對于成品的FFC而言，F(xiàn)FC產品金手指部分的總寬，左右邊寬，導體間距等品質問題都是需要在出貨前要檢測的。任意一個品質的不良，都會引起后期數據的無法傳輸而影響設備的使用。
三瑞科技自主研發的CCD檢測系統，配以高分辨率的工業相機，高像素的工業鏡頭，解決了FFC類產品尺寸多樣，導線數量多等問題。為圖像軟件的計算跟處理提供了優質的圖片。同時，能根據客戶要求定制化軟體，能夠?qū)FC產品的品質問題進行很好的監控，同時確保穩定性。

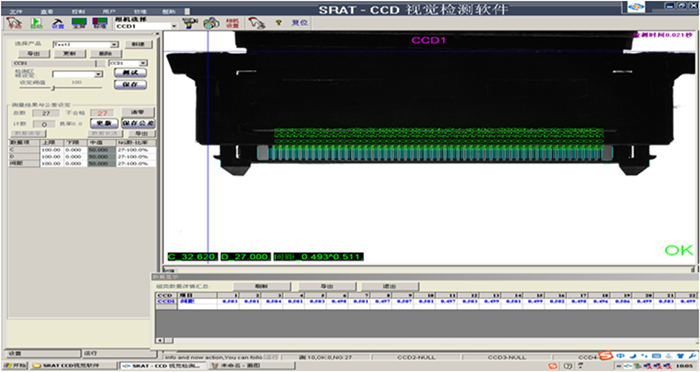

檢測界面圖：
（插口金手指間距檢測畫面圖）
技術參數：
相機數量
1個
檢測范圍
40mm*30mm(H*V)
相機分辨率
3856*2764
圖像精度
0.0103mm/Pixel
檢測內容
插口寬度、FFC總寬、金手指間距
檢測速度
500MS
|
|
|
|
