mini FAKRA 線束線夾尺寸、PIN針位置度檢測
FARKA線束是一種電氣線束，通常用于汽車制造中。它們是車輛中連接各種電氣部件和傳感器的重要組成部分。線束通常由多根電線、電纜束、連接器和保護套管組成，它們被組合在一起并安裝在車輛的各個部位，以提供電力和信號傳輸，從而支持車輛的各種功能和系統，如引擎控制、照明、儀表板、音響系統等，本案主要分享FAKRA 線束線夾尺寸及PIN針位置度檢測。

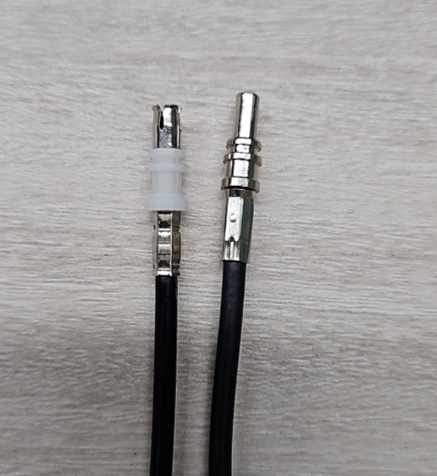

mini FAKRA 線束成品
項目展示：
本案名稱：mini FAKRA 線束線夾尺寸、PIN針位置度檢測。
檢測內容：六邊形鉚壓尺寸，公差±0.1mm；緣體是否超出外導體；PIN針位置度，公差0.15mm。
視野范圍：43.6mm*29.1mm；14.6mm*9.7mm。
圖像精度：0.00798mm/pixel；0.00475mm/pixel。
檢測速度：單次拍攝300ms。

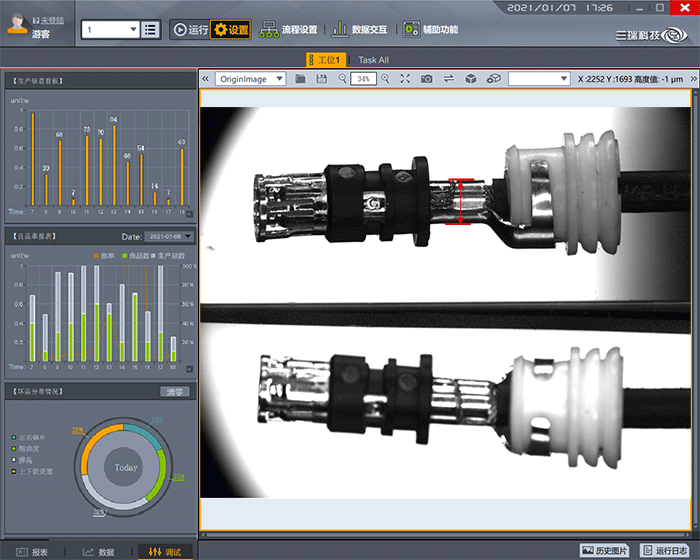

六邊形鉚壓尺寸檢測效果圖

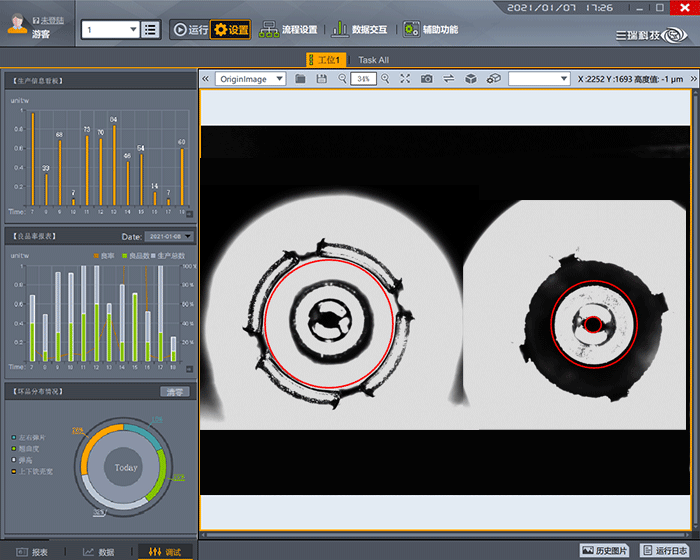

PIN針母端位置度檢測效果圖

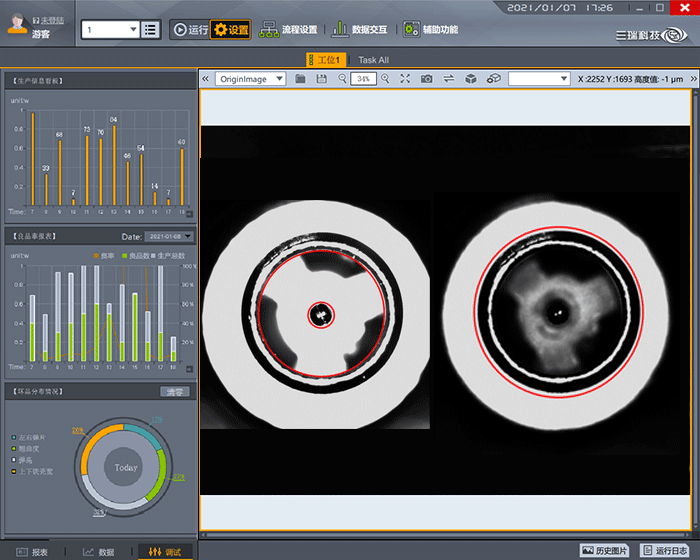

PIN針公端位置度檢測效果圖
