新一代數據接口，為機器視覺加速！
GigE、USB、1394、Cameralink這些數據接口已經被廣大用戶熟知，隨著機器視覺行業的不斷發展，NBase-T、CoaXPress、Cameralink HS這些新型數據接口的出現，正在為機器視覺行業提速。
NBASE-T? 技術是由NBASE-T聯盟引領的一種全新的網絡技術，通過定義一種新的以太網信號方式，使得普通千兆網接口傳輸使用的雙絞線能夠在100米傳輸范圍內傳輸速度突破1Gbps/s的限制；使用Cat5e和Cat6的布線可使帶寬達到2.5 Gbps和5 Gbps。
N Base-T的優勢
? 完全兼容GigE Vision標準
? 更高的數據傳輸速率---可達2.5Gbps和5Gbps
? 傳輸距離可達100米
? 較低的成本---使用現有的CAT5e/CAT6網線搭配萬兆網卡即可達到高速穩定的傳輸
? 降低系統復雜性
N Base-T?在機器視覺行業的應用

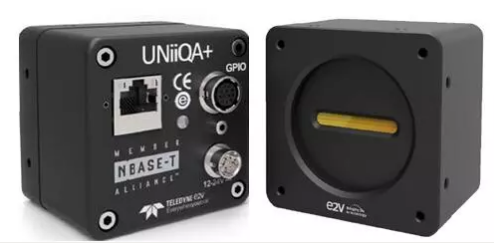

目前N Base-T?技術已經應用到機器視覺行業，對應的產品線也逐漸發布，TELEDYNE e2v線陣相機對于N Base-T?的應用暫時處于領先位置，他的UNiiQA+系列和ELiiXA+系列提供了2K和4K黑白/彩色NBase-T接口的線陣相機，得益于N Base-T?的高效傳輸，相機的行頻可以達到140KHz（黑白相機），50KHz（彩色相機）。
在140KHz的行頻下，對于4K的分辨率相機來說，N Base-T接口每秒鐘傳輸數據量在547Mb，相當于Cameralink接口的Full模式帶寬，和4.3倍的千兆網帶寬，同時它又保留了千兆網接口的較長傳輸距離和便捷性，又具備cameralink接口的帶寬；兩種數據接口的優勢結合，相信很快會應用的到其他種類的相機上。
Cameralink HS接口

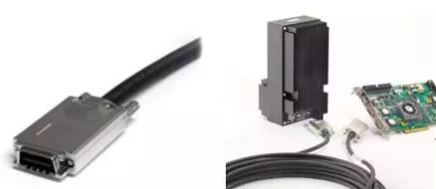

提到Cameralink HS接口，不得不提一下HS link接口，HS-Link接口是由DALSA公司牽頭定義。設計之初，是因為其在液晶屏檢測行業的應用需求的推動而出現，因此對高端要求的滿足非常有代表性；他的信號協議與Cameralink兼容，也成為Cameralink HS。
? 更大的數據帶寬---單根線纜可達2100MB（15米）、3300（5米）
? 兼容Cameralink信號協議
? 傳輸距離比Cameralink接口更長，也可以通過轉光纖的方式來增加傳輸距離
由上表可以看出，Cameralink HS接口的帶寬和傳輸距離都要優于Cameralink接口，線纜的材質和接口轉換模塊決定了傳輸距離的長度，其中使用SFP+模塊可以轉到光纖傳輸，大大增加了傳輸距離。

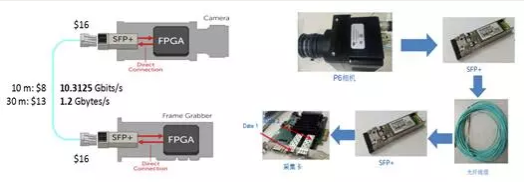

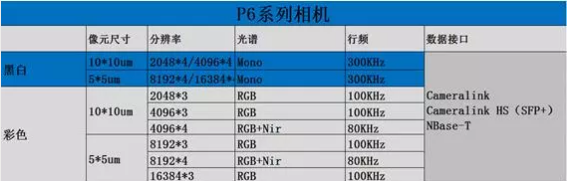

TELEDYNE DALSA公司新推出的P6系列相機，采用的就是Cameralink HS SFP+接口，直接將Cameralink HS轉SFP+轉換模塊集成到采集卡和相機內部，減小了系統的復雜程度；單根線纜的帶寬可達到1200MB，兩根線纜的接入可以使8K的相機行頻達到300KHz（黑白），保持大帶寬的同時，傳輸距離可達300m。

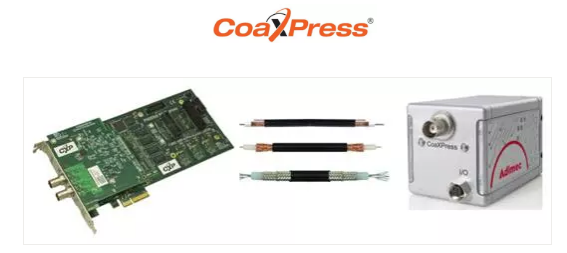

CoaXPress數字接口是為了滿足高速傳輸而開發的，主要是給機器視覺應用量身打造。同時這個接口也適用于其他領域的高速傳輸和和圖像應用。CoaXPress是一個點對點的可擴展接口，設備和主機端的物理媒介是75歐同軸電纜。一個接口包含一個主連接和若干個可選的擴展連接，這些連接共同構成了一個Link。每個連接和一個同軸線纜相對應。CoaXPress設備可以使用一個以上的同軸線纜，這樣可以提高最大傳輸速率，協議沒有限定線纜的個數。

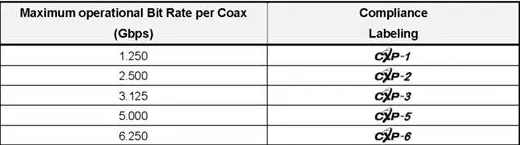

CoaXPress接口目前規定的5個傳輸?shù)燃墸鄼C(jī)和采集卡必須在同一個傳輸?shù)燃壣喜拍鼙ＷC穩定通訊和數據傳輸，且不能向下兼容。
設備和主機間線纜的最大長度依賴于速率和線纜類型。因此CoaXPress認證的線纜長度清晰的標注了所支持的最大傳輸速度。帶寬在6.25Gbps時，對于薄的或非常靈活的線纜，最大傳輸距離25m左右，另一個極端，在1.25Gbps時厚的線纜可以傳輸超過200m。經過測試帶寬在6.25Gbps時最穩定的傳輸距離在40m。
SFP+是將電信號轉換為光信號的轉換模塊，是一種可熱插拔的獨立于通訊協議的光學收發器；對于機器視覺行業，準確的說SFP+接口不是直接的數據傳輸接口，而是基于GigE或者Cameralink HS等接口。
